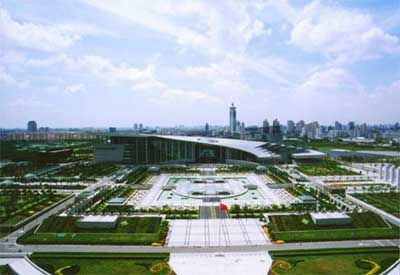

上?？萍拣^對外開放的常設展館有12個，整個其展示照明系統包含了12個相對獨立的分系統(共有1200多個燈光回路)，系統采用分布式集散控制方式進行設計。展示照明系統中85%的燈控設備采用Lutron GRAFIK系列產品，15%的燈控設備采用SEGT E6系列產品。對于如此規模的大系統，其日常操作和管理僅配置了一名員工。

　　上海科技館展區照明控制系統由上海安恒利擴聲技術工程有限公司承建，一期于2001年12月18日開始對外開放，二期于2005年5月中旬開始對外開放。

　　上海科技館展示照明控制系統

　　一 系統概述

　　上?？萍拣^二期由機器人世界、信息技術、地球家園、探索之光、人與健康、宇航天地六個展館組成。

　　機器人世界展區燈光的整體概念是希望創造一個“歡快、祥和的機器人家園”。

　　信息時代展區重點是向游客展示現代信息通信技術，為游客提供高科技互動展項。要求燈光著力表現信息傳輸速度與多樣化內涵，以“技術與發展”為主題。

　　地球家園展區是一個極具想象的展示空間，以形象展示手法講述人類與地球之間的息息相關的故事。燈光以場景照明為主線，以“自然、生態”為主題進行展開。

　　探索之光展區主要是向參觀者展示20世紀以來人類在自然科學研究中取得的最新成果，是一個以展示為主的區域。燈光要配合展項來表現展示對象的神秘，突出人類從20世紀以來為推動自然界發展所做的巨大貢獻，表達科技技術的驚人發展速度與人類在探索過程中所付出的艱辛。

　　人與健康展區是一個展示與互動相結合的空間，展區分成兩個大區域：下層為游客參與互動區域;上層為圖文資料展示區域。燈光系統采用傳統照明方式，營造健康向上的照明環境。

　　宇航天地展區是一個集展示、參與、互動于一體的綜合展館。展區分為兩塊來展示與航天有關的產品：一塊為體驗區，是游客參與游戲的空間，一塊為展示區，主要展示與航天相關的產品。燈光系統需要營造一個“浩瀚的未來空間與明亮的現實空間對話” 的氛圍。

　　二期展示內容的設置體現了從宏觀到微觀、從物質到精神、從發現到創造的科學思想，突出了數、理、化、天、地、生等自然科學的概念和原理，表現了材料、信息、能源、生命、環境、交通等領域的重要技術。

　　二期對燈光控制系統設計提出要求：燈光設計需要圍繞展項設計概念、展區整體展示特點等內容展開，建成的系統既要滿足目前的全部照明需求，又要考慮展示內容發生變化后照明系統需要作出的相應改變，為可能發生的修改、調整留有一定的調整空間。

　　整個展示照明系統由一個總控、十二個分控(其中6個為一期分控系統、6個為二期新建的分控系統)組成。為方便整個系統的操作和管理，采用分布式集散控制方式在每個展區建一個分控系統，各展區的調光設備(調光硅箱、開關箱)和調光控制器組成一個相對獨立、可自行運行的局部系統。同時每一分控系統再通過通信線纜與總控系統連接，組成以總控機房為中心的燈光控制命令傳輸交換網絡，從而使燈光總控系統能具備滿足日常使用過程中集中管理、統一操作、統一監視等要求。
