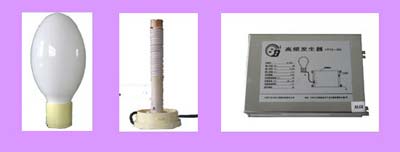

無極燈的組成

　　●高頻發生器

　　高頻發生器主要包括振蕩器、濾波器、整流器、開關器件、匹配網絡、驅動線圈和電弧的等效電路。它為耦合器提供一個高頻能量來激發和維持燈泡內的氣體放電。高頻發生器必須有一個很穩定的振蕩源和過濾電路，同時，它還有一個高的功率因數和一個低的諧波含量。

　　所有電子元器件都裝在一個鋁制電源盒里，這有雙重功能：屏蔽無線電頻率干擾和進行熱傳導，以保證電子器件的長壽命。高頻發生器的輸出頻率是 2.65MHz。

　　每一種高頻發生器必須與同型號燈和耦合器組合配套使用。如果違反了這個基本準則，會毀壞燈的組件或產生電磁干擾。

　　● 耦合器

　　耦合器是把能量從高頻發生器經線圈耦合到燈泡內的器件。它由磁芯、高溫線、導熱棒、繞線架、底座、過渡件和同軸電纜組成。

　　磁芯和高溫線的作用是產生高頻磁場。通過中間的導熱棒，線圈產生的多余的熱能和放電通過鋁制底座傳導到外面。底座有兩種功能：一是保證燈泡和耦合器的連接;二是把多余的熱傳給散熱片，這個散熱片必須是燈具的一部分。通過螺絲與燈具散熱片連接。

　　通過同軸電纜使耦合器和高頻發生器相連。同軸電纜與耦合器固定連接，而與高頻發生器通過螺釘可拆卸，目的是方便與燈具的連接。

　　銅制導熱棒伸到燈泡中心為鐵氧體磁芯散熱，在繞線架上有兩層高溫線的線圈：一層輸送電流，另一層纏繞在初級線圈當中，但只有一頭與線圈相連，這樣第二個線圈的電場部分抵消了第一個線圈產生的電場，通過這一方式使公共模式終端電壓干擾下降到一個較低的值。

　　● 燈泡

　　燈泡主要是一玻璃燈泡，主要由涂有保護膜和三基色熒光粉的泡殼、內管、汞齊、輔助汞齊等以及燈頭組成，內部充有低氣壓汞和惰性緩沖氣體。

　　在燈泡中間有一玻璃內管，內管里面是耦合器。通過塑料燈頭，燈泡與耦合器連接在一起。這兩部分的安裝一般只需要一次，因?yàn)槭情L(zhǎng)壽命燈，安裝在燈具上后，不用再拆卸。但有時(例如：工作中或之后，需要換另外一種顏色的燈時)，燈泡也需要從耦合器上拆下來，但必須審慎。

　　無極熒光燈中有兩種汞齊，主汞齊位于泡殼底部的短管中，一旦燈穩定工作它就提供汞原子。輔助汞齊放置在一個緊貼凹腔的銦網上，并使銦網與放電熱接觸。一旦通電汞很快從輔助汞齊中蒸發出來，在 10s 內就可以使燈達到 80% 的光輸出。而當燈關掉時，銦網快速冷卻，收集了燈泡中的大部分汞原子，以準備下次啟動。主汞齊確保在一個較寬的溫度范圍內保持穩定的光輸出。輔助汞齊確保輸出快速穩定。在熒光粉與泡殼中間涂覆了一層保護膜，點亮 6 萬小時后熒光粉的輸出維持特性還維持在開始時的 70% 左右。

　　無極燈的工作原理

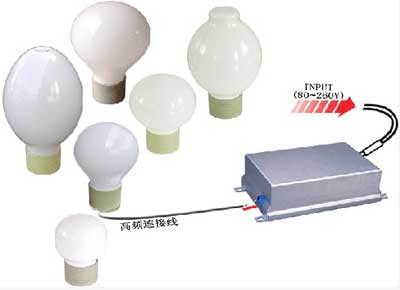

　　無極燈由高頻發生器、耦合器和燈泡三部分組成，其工作原理是：將高頻電磁場能量以感應方式耦合到燈泡內，使燈泡內的氣體被擊穿形成等離子體，等離子體受激原子返回基態時，輻射出254nm的紫外線，燈泡內熒光粉受到紫外線激發而發出可見光。
