壽命更長節能LED手電筒電路(圖)
|
上傳人：admin 上傳時間： 2007-09-26 瀏覽次數： 474 |

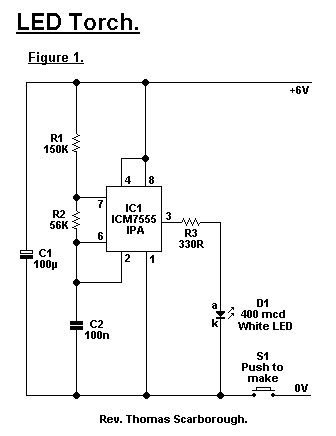

一般的小手電筒通常存在的問題是電池壽命太短。據統計，普通的手電筒耗電量大約在為2瓦。如圖所示的LED手電筒所消耗的電量僅僅只有24mW，4節5號堿性電池可提供超過80次的服務（這意味著，可持續使用1個月）盡管這個手電筒的亮度很有限， 但用于普通行路時照明用是足夠的了。
LED手電筒的核心是一個7555時基集成電路（不能使用普通的555）。一個白色的發光二極管（如果你找不到，只能用別的顏色代替）工作時發出的亮度大約為400mcd，這樣當聚焦時，可照亮30米遠的物體。
聚焦的辦法是在LED的前面安裝一個短焦距的聚焦透鏡。
如果你希望使用其他的電壓值，電阻R3的值必須修改：9V - 470歐 12V - 560歐
