引言

LED以其壽命長且耗電小等特點而廣泛應用于指示燈、大型看板、掃描儀、傳真機，手機、汽車用燈、交通信號燈等方面。但在照明光源方面，目前的LED因亮度及價格尚未具備取代其它光源的條件。然而，隨著亮度持續提升，LED將在不久的將來取代白熱燈與日光燈，且價格也會因量產技術進步而下降，應用需求將大幅增加。

1 XLT604芯片的結構功能

XLT604是采用BICMOS工藝設計的PWM高效LED驅動控制芯片。它在輸入電壓從8V(DC)到450V (DC)范圍內均能有效驅動高亮度LED。該芯片能以高達300 kHz的固定頻率驅動外部MOS-FET。且其頻率可由外部電阻編程決定。外部高亮LED串可采用恒流方式控制，以保持恒定亮度并增強LED的可靠性，其恒流值可由外部取樣電阻值決定，其變化范圍從幾毫安到1安培。

XLT604驅動的LED可以通過外部控制電壓來線性調節其亮度，亦可通過外部低頻PWM方式調節LED串的亮度。

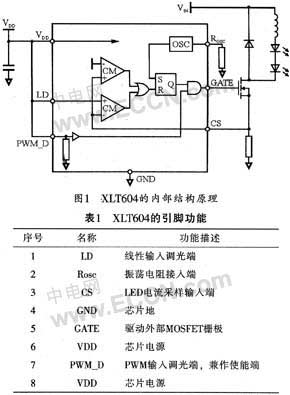

XLT604的內部結構如圖1所示。各引腳的主要功能如表1所列。
