隨著半導體發光二極管(LED)技術的發展，LED將成為21世紀的新型光源。但LED本質上仍是一個二極管，是一個非線性器件。當LED導通時，只要 LED上的電壓稍微變大，電流就會增加很多。因此，即使電壓發生微小變化也會大大影響LED器件的工作，使電流過大甚至導致發熱損壞。恒流源驅動是最佳的LED驅動方式。采用恒流源驅動，LED上流過的電流將不受電壓變化、環境溫度變化，以及LED參數離散性的影響，從而能保持電流恒定，充分發揮LED的各種優良特性。目前廣泛采用的恒流源有兩種形式：一種是線性電源改進型恒流源，另一種是開關電源式恒流源。這兩種電路形式都比較復雜，線性電源改進型恒流源的線性損耗大，適用范圍?。婚_關電源式恒流源的可靠性較差，適應范圍小，而且成本高。為克服這兩種電源的缺點，深圳光華源科技有限公司推出了新型恒流源器件HA22004P。它能在交流85V～240V的輸入電壓范圍(頻率 50Hz/60Hz都可)，提供可預設的恒定輸出電流，恒流范圍為10～40mA。該器件的主要性能指標如圖1：

輸入電壓范圍：85V AC～240V AC；

恒流范圍：10mA～40mA(外部調節)；

溫度范圍：-40℃～85℃；

精度：+5%，-10%(負溫度系數)；

適應范圍： ∑VF≤0.9VinDC，VF為每個LED工作電壓；

封裝：DIP-8或DIP-14(采用DIP-14封裝的NA20003P有群控、電平控制開關功能)；

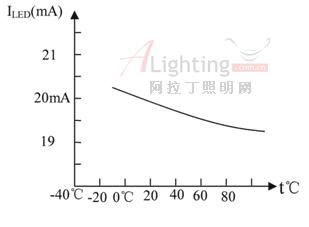

穩定性好，性價比高，具有很寬的電壓和溫度曲線(圖1)；

在工作范圍內參數穩定；

EMC特性好；

產品可全球通用。

HA22004P可單路驅動從10個LED到110個LED而無需改變外圍電路，其應用范圍包括：LED燈裝置、電子顯示器、工業照明設備、裝飾照明設備與燈泡、LCD平面顯示背光源，以及其它不需與電源隔離的LED驅動。

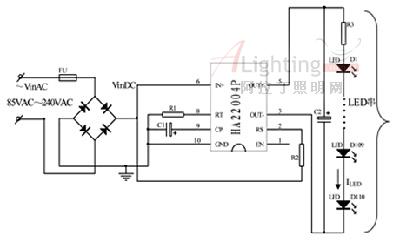

圖2：HA22004P的典型應用電路，它不需外接電感和變壓器，外圍電路非常簡潔。

由于支持交流電壓輸入，它不需要外接電感和變壓器，外圍電路非常簡潔。圖中給出了HA22004P的典型應用電路。該應用電路的設計要點包括：

(1)∑VF≤0.9VinDC, VF為每個LED的工作電壓。

(2)建議LED串聯個數最好多于10個。

(3)當電流調節電阻R1為100Ω時，電流約為20mA，R1阻值每減小10Ω，電流增加2mA。(ILED=2/R1 單位：mA)。

(4)靈敏度調節電阻R2的電阻值=1/2*輸入電壓值*1 KΩ，功率=1/2W～1W。例如當Vin=220V時，選用R2為110KΩ。

(5)平滑電容C1為100uF/6.3V)。

(6)濾波電容C2的建議值為1～10uF/400V。
