溫州世紀廣場智能照明系統（圖）
|
上傳人：admin 上傳時間： 2007-05-16 瀏覽次數： 442 |

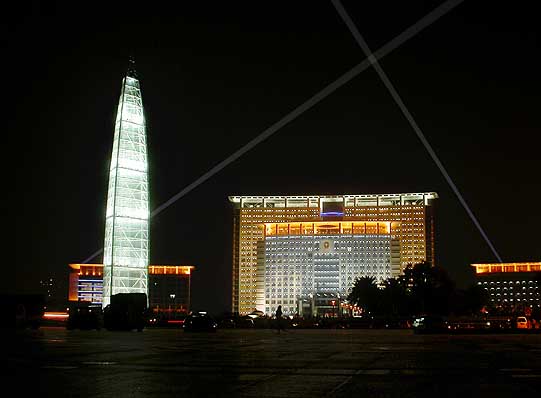

溫州市世紀廣場是溫州市中心區的標志性大型公共建筑，是市重點工程。智能化系統非常高，有電視監控系統、噴泉系統、音響系統、還有智能照明控制系統。智能照明控制和管理系統通過合理管理（在需要的時候、需要的區域把燈點亮到合適的照度）以節約能源和降低運行費用（節電可達20～70%，燈具壽命延長2～4倍），某些重要區域通過調光方式和場景設置功能產生各種燈光效果，營造不同的燈光環境，給人以舒適完美的視覺享受。用戶能在降低運行費用中得到經濟回報，在2～4年內回收一次性設備投資。
該工程室外照明燈具分布區域很廣，由多個箱式變電站就近分區域直接供電，要求照明控制系統具有良好的延續和擴展性。由于EIB智能安裝系統具有良好的電磁兼容性，總線傳輸距離較遠，總線可以很方便的擴展，同時我們把EIB系統和BA系統做了比較，看出EIB系統比BA系統更適合世紀廣場的智能照明系統，所以世紀廣場就采用了EIB智能安裝系統，對廣場照明燈具根據照度要求進行分組控制，同時，在廣場中央控制中心對廣場照明系統進行集中監控。
系統硬件組成
世紀廣場智能照明為智能開關控制，所采用的總線元件均為模塊式元件。開關模塊為雙值輸出AT/S 4.16.1，有4個無電源的16A觸點，可對4個獨立的負載回路進行合斷控制，分別安裝在世紀廣場的十一個照明箱里。開關模塊可對鹵素?zé)簟⒉萜簾?、地稈燈、落地?zé)簟⑺疅舻冗M(jìn)行開關控制。
中央控制站通過EIB總線與照明控制器之間可直接通訊，通訊速率為9600bps。中央控制計算機采用Windows 98操作系統。中央控制中心裝有電話開關TS/AP，實現電話網絡遠程控制。通過中央計算機的編程設置，可對任何回路進行開關控制?？稍O(shè)置6個組地址作回路監控，各回路狀態通過LCD顯示。并在必要時通過電話開關送出設備故障報警、狀態信號，能設置3個不同的撥出電話號碼在必要時給維修人員撥電話，如撥出號碼沒回應，元件將輸出報警觸點信號。也可通過撥入電話輸入操作命令開關設定回路的燈。光線感測器 DM/S 1.1，到達設定的照度值時向EIB總線發出開/關或調光的通訊信號 ，照度閾值分別可調，2~1000 lux。周編程時間開關 SW/S 2.5，按照設定的時間發送開/關信號，2組輸出，每組可分別設定24個時刻。
此外，還有為系統總線提供電源的電源供應器(SV/S 30.640)，用于DIN導軌安裝的數據傳輸母線(DS/E 277)以及，五聯控制面板，以及系統總線采用EIB專用電纜等等。
系統軟件
在世紀廣場中央控制室，設一臺智能照明中央監控計算機，安裝監控軟件WinSwitch、編程軟件ETS2.0軟件，操作人員可以在中文圖形化顯示的界面進行監控和操作，監視整個智能照明系統的運行狀態，在照明設備平面布置圖上以形象直觀的方式實時動態地顯示各區域的照明設備使用狀況。中央監控計算機具有歷史數據存儲能力，能實時提供智能照明系統的資料，并生成和打印各種報表，為設備維護提供依據，實現照明設備管理的自動化。系統采用專用的編程軟件ETS2.0對模塊編程，每個模塊設一個物理地址，每一個回路設一個組地址，通過將相應的模塊、回路地址組合到一個組地址來進行控制，積木式的編程使系統具有高度的方便性。編程或維修人員可將RS232編程接口插入任一總線上的總線耦合器，通過RS232接口完成計算機和EIB總線的連接，完成對總線元件的參數進行設置或更改，也可對系統進行程序修改或編程。
系統實現功能
ABB I-bus智能安裝系統在世紀廣場的應用, 使得世紀廣場上的燈光控制方式有如下四種方式
■全自動
■手動
■電話開關
■通過可視化軟件
1）自動方式我們結合時間繼電器和感光模塊，我們把感光模塊設定一個值（200lux），當廣場外界光線的亮度低于這個值后，廣場上的燈會依次全部打開，周一到周五當?shù)搅送砩?0點后（周末11點），廣場上的燈會關掉一大半，只留些重要區域的燈光，在第二天凌晨，當天慢慢亮起來的時候，外界光線的亮度高于這個設定值后，這套系統會自動把剩余的燈全部關掉。
2）手動方式， ABB燈光控制系統世紀廣場上按區域來控制，世紀廣場的燈劃分為十一個區域，在控制室ABB系統有三個五聯控制面板，第一個是一區到五區，第二個是六區到十區，第三個是總開總關、十一區，在面板上都有標志，當按下面板的左鍵，就給一個關信號，相應區域的燈就會關掉，當按下面板的右鍵，就給一個開信號，相應區域的燈就會打開。
3）可以用電話和手機來遠程控制廣場上的燈光。ABB I-bus可以用電話號碼來開啟或關閉廣場上的燈光，也可以查詢廣場上的燈光狀態。
4）可視化軟件控制。在中央控制室里把PC機和這套系統相連，在PC機上安裝這套系統的可視化軟件，可以實時顯示廣場上十一個區域燈的狀態，也可以在PC機上控制這些燈的狀態，比如是開啟燈、關閉燈。在世紀廣場上可視化軟件也是按區域控制。
這些功能根據世紀廣場的實際需要可以調整，而且設置非常簡單，廣場的工作人員可以自己設置，設置好以后，系統以后會自動完成這些功能。
