最小化輸入紋波電流的LED調光電路(圖)
|
上傳人：admin 上傳時間： 2007-11-05 瀏覽次數： 2428 |
編者按：消費類的LED應用非常受歡迎，如今在家庭照明、飛機機艙燈、汽車燈、MP3播放器以及其它應用場合都能看到LED的身影。過去，大多數LED驅動器都是基于某種充電泵，這里的輸入電壓翻倍，并用內部低壓降穩壓器對LED電壓進行后穩壓。但是，有些大功率LED在開始發光前需要更高的電流，有時高達數安培，因此如今多數業內標準的LED驅動器都采用升壓拓撲。
對于電池供電的手持應用(如手機和PDA)而言，系統制造商要求LED驅動器具備某種調光功能，這是因為電池壽命與光亮度成反比，而光亮度與LED電流成正比。芯片廠商采用的最簡單技術就是提供一個EN引腳，該引腳僅在電壓超過某一閾值時才使升壓穩壓器工作。
因為大多數手持應用都采用微處理器或微控制器，所以很容易產生具有特定頻率、幅值及占空比的矩形脈沖。如果在EN引腳上施加這種脈寬調制(PWM)信號，就能通過改變占空比來增加或減小LED電流，從而調節亮度。
這種簡單的方法非常適合用于LED調光，但它會給電源輸入端引入高電流紋波。這在某些系統中是無法接受的，因為它會拉低輸入電源電壓。圖1給出了在EN引腳施加幅值為3V、頻率為10kHz、占空比為50%的PWM信號，使LED電流從700mA降至350mA時的輸入電源電流波形，可見它的輸入電源電流紋波的峰峰值很高，接近3A。

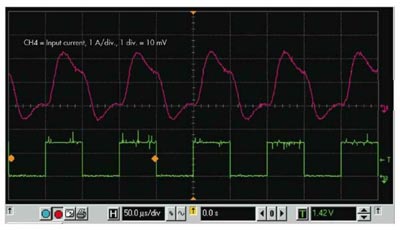

圖1：下面的線跡顯示PWM信號使LED電流從700mA降至350mA。上面的線跡顯示輸入電流紋波的峰-峰值接近3A。
