在手機及其他消費類電子產品中，白光LED越來越多地被使用作為顯示屏的背光源。近來，許多產品設計者希望白光LED的光亮度在不同的應用場合能夠作相應的變化。這就意味著，白光LED的驅動器應能夠支持LED光亮度的調節功能。目前調光技術主要有三種：PWM調光、模擬調光、以及數字調光。市場上很多驅動器都能夠支持其中的一種或多種調光技術。本文將介紹這三種調光技術的各自特點，產品設計者可以根據具體的要求選擇相應的技術。

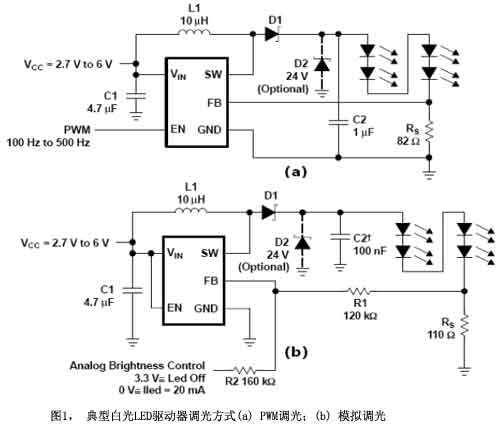

　 PWM Dimming (脈寬調制) 調光方式——這是一種利用簡單的數字脈沖，反復開關白光LED驅動器的調光技術。應用者的系統只需要提供寬、窄不同的數字式脈沖，即可簡單地實現改變輸出電流，從而調節白光LED的亮度，如圖1(a)所示。PWM 調光的優點在于能夠提供高質量的白光，以及應用簡單，效率高！例如在手機的系統中，利用一個專用PWM接口可以簡單的產生任意占空比的脈沖信號，該信號通過一個電阻，連接到驅動器的EN接口。多數廠商的驅動器都支持PWM調光。

　　但是，PWM 調光有其劣勢。主要反映在：PWM調光很容易使得白光LED的驅動電路產生人耳聽得見的噪聲（audible noise，或者microphonic noise）。這個噪聲是如何產生？通常白光LED驅動器都屬于開關電源器件（buck、boost 、charge pump等），其開關頻率都在1MHz左右，因此在驅動器的典型應用中是不會產生人耳聽得見的噪聲。但是當驅動器進行PWM調光的時候，如果PWM信號的頻率正好落在200Hz到20kHz之間，白光LED驅動器周?chē)碾姼泻洼敵鲭娙菥蜁?huì)產生人耳聽得見的噪聲。

　　我們都知道，一個低頻的開關信號作用于普通的繞線電感（wire winding coil），會使得電感中的線圈之間互相產生機械振動，該機械振動的頻率正好落在上述頻率，電感發出的噪音就能夠被人耳聽見。電感產生了一部分噪聲，另一部分來自輸出電容。現在越來越多的手機設計者采用陶瓷電容作為驅動器的輸出電容。陶瓷電容具有壓電特性，這就意味著：當一個低頻電壓紋波信號作用于輸出電容，電容就會發出吱吱的蜂鳴聲。當PWM信號為低時，白光LED驅動器停止工作，輸出電容通過白光LED和下端的電阻進行放電。因此在PWM調光時，輸出電容不可避免的產生很大的紋波?？傊瑸榱吮苊釶WM調光時可聽得見的噪聲，白光LED驅動器應該能夠提供超出人耳可聽見范圍的調光頻率！
