DMX燈光控制系統對于搞舞臺燈光來說并不陌生，對于LED霓虹燈工程就很少接觸，很多LED霓虹燈燈光工程因為控制器無法接入DMX燈光控制系統而被迫放棄，因為DMX的輸出設備是大功控制率硅箱，負載匹配是燈泡，對于LED的開關電源霓虹燈的電子變壓器無法進行調光控制，因此很多客戶只能另外做獨立的控制系統來控制LED和霓虹燈，客戶一般訂制多功能控制器來解決，如果數量較多控制器的安置也有問題，調光師使用起來也不熟悉，無法和DMX控制系統同步實現統一的場景，為解決這個矛盾，本所為LED霓虹燈客戶專門設計符合DMX規范可以接入DMX系統的控制器，控制器不需要程序存儲器，由DMX燈控臺來統一控制程序變化。為了讓客戶了解DMX的原理，下面簡單介紹一下：

一、電腦燈DMX512協議信號使用

DMX是Digital Multipiex 的縮寫。ESTA是美國娛樂服務與技術協會。

DMX512/1990是調光和燈光控制臺數據傳輸標準，是娛樂燈光領域常用的控制協議。以前0-10V模擬控制用的比較多，現在DMX512是娛樂燈光行業最主要的控制協議。USITT DMX512/1990是由美國劇場技術協會USITT提出的。最原始的版本出版于1986年，在1990年做了修改。

DMX512信息包括2-513個字節，這些字節是符合EIA 485標準的網絡上以每秒250千位的波特率發送字節。一個字節又和一個起始位和兩個結束位一起組成一個幀。第一個字節是起始字節，接下來的字節是傳送到控制設備上的數據。這一標準最開始是為調光器設計的，所以控制數據的第一個是回路1的，第二個字節給回路2，依次類推，直到最后在一根數據線傳給總共512回路。DMX512控制協議假設接收器的最小存儲量，然后連續不斷的發送信息，即使沒有一個值文字改變；速度高達每秒44次。但被控制的設備不能將錯誤或信息反饋到控制器上。

DMX512控制信號的傳輸速率為250kbps ，即每秒發送25萬個二進制碼，換句話說就是每秒發送25萬個矩形脈沖。傳輸線大于120m就應視為長線。DMX信號的傳送必須作為長線來處理。

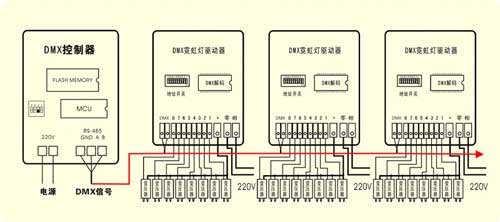

二、DMX霓虹燈控制系統介紹:
